M Tipi çift kişilik yatay masalı sistem
9 taksit
9 Taksit Seçeneği ile Öde
Taksit Tablosu >
Önemli Bilgilendirme: Görseller tanıtım amaçlıdır. Satıştaki ürün yalnızca sistem mekanizması ve aparatlarını içerir; ahşap kabin ve hazır mobilya satışımız yoktur.
14.580,00TL
Vergiler Hariç: 12.150,00TL
- Stok Durumu: 1
- Marka: Sofa Mekanizma Sistemleri
- Stok Kodu: WBC-MT-YC-MASA4-KASA-U25-BOR-KULP
- Ağırlık: 14.00kg
- Ölçüler: 47.00cm x 36.00cm x 6.00cm
- Brim: Set
Mevcut Seçenekler:
Stokta olan ürünler de saat 2 ye kadar gelen siparişler ayni gün kargo edilmektedir.
Bu sayfa üzerinde bulunan kargo hesaplamasına ek ürünler dahil değildir. Eklemeli ürünlerin kargo genel tutarını satın alma aşamasında görebilirisniz.
Satın almadan önce ürünler için stok durumu sorabilirsiniz.
Duvardan yatak mekanizmaları, Masa mekanizmaları ve katlanır ranzalar için tüm ölçülerde , müşteri isteğine göre kesim ebatları ve delik şablonu verilmektedir.
Tahmini kargo bedeli: 465,00 TL + KDV
Ek ürünleri içermez. 14,00 kg için hesaplanmıştır.
Etiketler:
M Tipi çift kişilik yatay masalı sistem
TEKNİK İMALAT KILAVUZU & PAKET İÇERİĞİ
YATAY AÇILIR • MASA 4 SİSTEMİ
METAL KASA UYUMLU ÇİFT KİŞİLİK YATAK MEKANİZMA - U25 AYAK - U25 ARA BORU - MASA - YATAK TUTUCU KULP SETİ
18 mm Kabin Panel Formülasyonu • Yatay Açılır Sistem • Paralel Açılır Masa 4 Modülü (Havuzsuz)
ÜRÜN KODU
WBC-MT-YC-MASA4-KASA-U25-BOR-KULP
AÇIKLAMA :

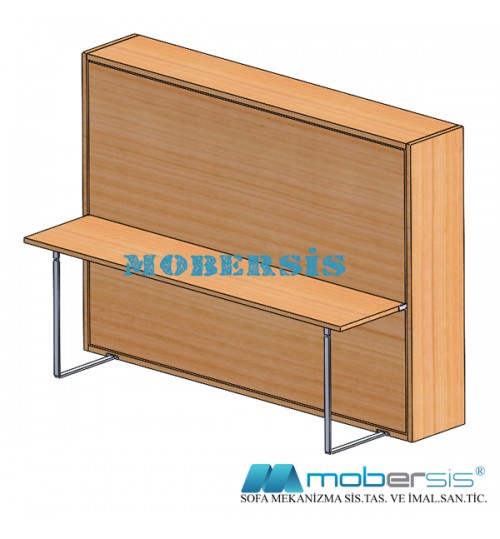

Bu sistemde WBC-MT çift kişilik yatay yatak mekanizması ile entegre çalışan Masa 4 mekanizması kullanmak üzere planlama ve ölçülendirme yapılmıştır. Yatak açıldığında üzerindeki çalışma masası yer düzlemine daima paralel kalarak alt koda iner; böylece üzerindeki eşyaları toplamadan yatak pratik şekilde açılır.
Mekanizma 30×30 mm profil kasaya bağlanacak tiptedir. Metal kasa ağırlık taşıyıcı rolündedir. Sistemde çift ahşap kapak uygulaması kesinlikle yapılamaz; bu durumda amortisör taşıma yük miktarı aşırı duruma gelecektir.
Metal kasa fiyata dahil değildir ancak bu masalı sistem konfigürasyonunda seçeneklerden yatak ebatı seçilerek sepete eklenmelidir.
Kapak Çalışma Payı: Masa mekanizmasının yan hareket kolları nedeniyle ön kapak paneli genişliği yatay kabin iç aradan -22 mm eksiltilerek kesilir (Sağdan 25 mm, soldan 25 mm taşma payı).
Metal kasalı siparişlerde 1 Hafta (7 - 10 Gün) termin süresi vardır.
ÜRÜN İÇERİĞİ VE KAPSAMI
ÜRÜN KODU : WBC-MT-YC-MASA4-KASA-U25-BOR-KULP
| Mekanizma | Var | WBC-MT-YC (Yatay Açılır Mekanizma) |
| Amortisör | Var | 2 Adet (Yüksek Basınçlı Gazlı Amortisör) |
| Ayak Seti | Var | 25U Ayak |
| Ayak Boru | Var | 1 Adet (Ayak Bağlantı Ara Borusu) |
| Yatak Siper | Var | 2+2 (2 Adet Kademeli + 2 Adet Düz Yatak Tutucu Kulp) |
| Masa Sistemi | Var | Masa 4 (Yatay Paralel Açılır Mekanizma Seti) |
| Masa Kullanım Yüksekliği | Standart | 70 cm (700 mm - Yerden Masa Üstü) |
| Metal Kasa Seti - OPSİYONEL | Yok | Ölçüye göre ekle (30×30×1.5 mm Profil Kasa) |
| Kabin (Dolap) Derinliği | - | 38 cm (Min.) |
| Mekanizma Vida & Bağlantı Seti | Var | Montaj cıvataları dahil |
| Delik Şablonu & Ebatlama Planı | Var | A3 Şablon ve net kesim planı |
| Sipariş Termin Süresi | Var | 1 Hafta (7 - 10 Gün - Metal Kasa Dahil Siparişlerde) |
| Mekanizma Garanti Süresi | Var | 2 Yıl Garanti |
| MASALI MODELLERDE METAL KASA ALINMASI ZORUNLUDUR. | ||

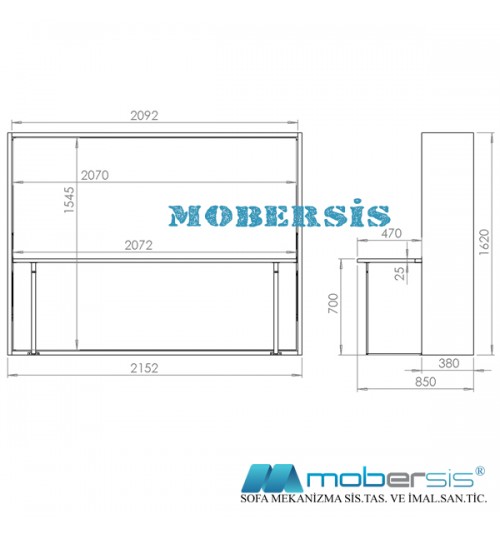

İMALAT HESAPLAYICI (WBC-MT YATAY MASA 4 SETİ DİNAMİK DEĞERLERİ)
25U Ayak + Boru + Masa 4 Seti (-22 mm Kapak)
KABİN DIŞ GENİŞLİK (G)
2128 mm
İç Ara: 2092 mm
YAN DİKME YÜKSEKLİĞİ (B)
1611 mm
İç Yükseklik: 1593 mm
KAPAK PANELİ (3)
2070 × 1545 mm
Sağdan 25, Soldan 25 mm taşma (-22 mm Pay)
MASA TABLASI PLAKASI
2072 × 470 mm
Kapak Eni + 2 mm × Sabit 470 mm (Yükseklik: 70 cm)
METAL KASA ÖLÇÜSÜ
2020 × 1500 mm
En: Yatak Boyu + 20 mm × Boy: Yatak Eni
KABİN DERİNLİĞİ
380 mm
min. derinliktir
18 mm Ahşap Kesim Listesi (WBC-MT Yatay Masa 4 Konsepti)
Bant Dahil Net Ebatlar
| No | Parça Adı | Boy / Yükseklik (mm) | En / Genişlik (mm) | Adet | Açıklama & Montaj Notu |
|---|---|---|---|---|---|
| 1 | Yan Dikmeler | 1611 | 380 | 2 | Kabin yan panelleri (Yatak Eni [1500 mm] + 111 mm = 1611 mm) |
| 2 | Kabin Üst - Alt Tabla | 2092 | 380 | 2 | İçerlek montaj (Kabin iç net genişlik) |
| 3 | Ön Kapak Paneli | 1545 | 2070 | 1 | Tek parça 18 mm MDF (Yükseklik: Yatak Eni + 45 mm [1545 mm], Genişlik: 2070 mm / -22 mm Pay) |
| 4 | Masa Tablası Ahşap Plakası | 2072 | 470 | 1 | 18 mm MDF / Suntalam (Uzunluk: Kapak Eni + 2 mm [2072 mm], En: Sabit 470 mm | Masa Yüksekliği: 70 cm) |
| 5 | Stoplama Çıtası | 2092 | 70 | 1 | Kabin tavanı ön stoplama profili/ahşabı |
| 6 | Duralit Kapama (Opsiyonel) | 2020 | 1500 | 1 | 5-6 mm duralit / MDF kasa arkası kapaması (2020 × 1500 mm) |

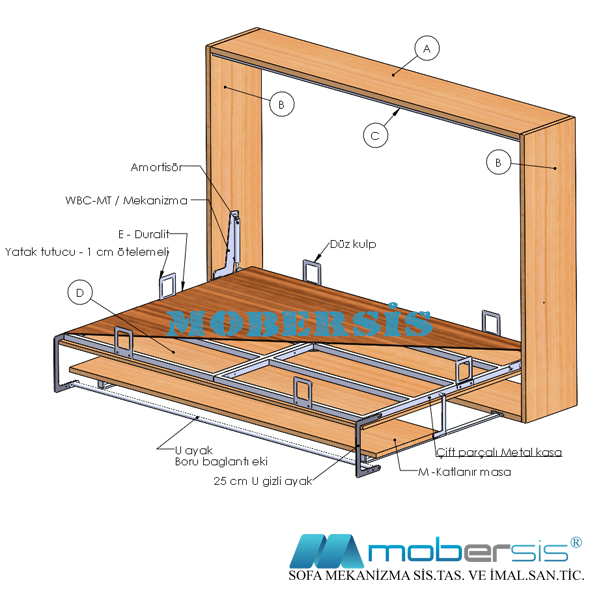

WBC-MT Yatay Masa 4 Montaj Aksları
- Zeminden Yükseklik (A Aksı): 250 mm (25 cm) [25U Ayak H ile eşittir]
- Kabin Önünden Geriye (B Aksı): 15 mm (1.5 cm) [Sabit Ölçü]
- Mekanizma Çalışma Boşluğu: Yatayda sağda 36 mm, solda 36 mm olmak üzere toplam 72 mm net mekanizma payı vardır.
- Masa Çalışma Yüksekliği: Standart 70 cm (700 mm) masa düzlem yüksekliğindedir.
- Kapak Davranışı (-22 mm): Masa 4 mekanizma kollarının kenarlardan rahat çalışabilmesi için kapak genişliği iç aradan -22 mm eksiltilir (sağdan 25 mm, soldan 25 mm taşma).
- Masa Plakası Ebatları: Boy = Kapak Eni + 2 mm, En = Sabit 470 mm'dir.
- Stoplama Çıtası: 1 Adet; boyu Kabin İç Ara ile aynı, eni 70 mm'dir.
- C Alt Baza Plakası: 25 cm ayak sisteminde alt baza boşluğu oluşmadığı için C kapama plakası gerekmez.
Önemli İmalat & Güvenlik Kuralları
- Gövde Kalınlığı: 18 mm hesaplamalar yan yana dolap olan sistemler içindir. Bağımsız ünitelerde gövdenin 30 mm (çift plaka) yapılması tavsiye edilir.
- Metal Kasa Şartı: Bu sistemde ahşap havuz yoktur. Taşıyıcı metal çerçeve doğrudan kapağa cıvatalanarak yük aktarımı sağlanır. Çift kapak uygulaması kesinlikle yapılamaz.
- Kapak Boşluk Dağılımı: Üst tavan kısmından 10 mm kafa çalışma payı bırakılır. Kapak yüksekliği daima Yatak Eni + 45 mm olarak kesilir.
- Kabin Sabitleme: Amortisörler ve masa kolları monte edilmeden önce kabin mutlaka duvara çelik dübellerle kilitlenmelidir.
Ürünlerimiz için delik şablonu ve malzeme kesim listesi vermekteyiz.
Bu durumu içeren ürünler :
Duvardan yatak mekanizmaları
Masa mekanizmaları
Özel tasarım mekanizmaları
