Önemli Bilgilendirme: Görseller tanıtım amaçlıdır. Satıştaki ürün yalnızca sistem mekanizması ve aparatlarını içerir; ahşap kabin ve hazır mobilya satışımız yoktur.
29.220,00TL
Vergiler Hariç: 24.350,00TL
- Stok Durumu: 1
- Marka: Sofa Mekanizma Sistemleri
- Stok Kodu: WBC-MT-DC-KAS-IKILI-L42
- Ağırlık: 52.00kg
- Ölçüler: 1,900.00cm x 75.00cm x 9.00cm
- Brim: SET
Stokta olan ürünler de saat 2 ye kadar gelen siparişler ayni gün kargo edilmektedir.
Bu sayfa üzerinde bulunan kargo hesaplamasına ek ürünler dahil değildir. Eklemeli ürünlerin kargo genel tutarını satın alma aşamasında görebilirisniz.
Satın almadan önce ürünler için stok durumu sorabilirsiniz.
Duvardan yatak mekanizmaları, Masa mekanizmaları ve katlanır ranzalar için tüm ölçülerde , müşteri isteğine göre kesim ebatları ve delik şablonu verilmektedir.
Tahmini kargo bedeli: 1.300,00 TL + KDV
Ek ürünleri içermez. 52,00 kg için hesaplanmıştır.
TEKNİK İMALAT KILAVUZU & PAKET İÇERİĞİ

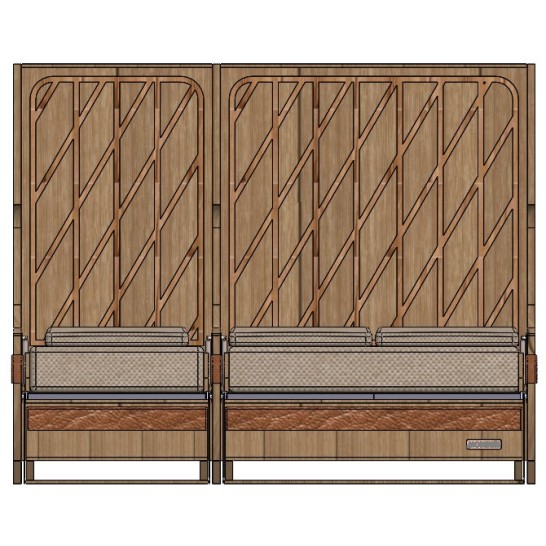

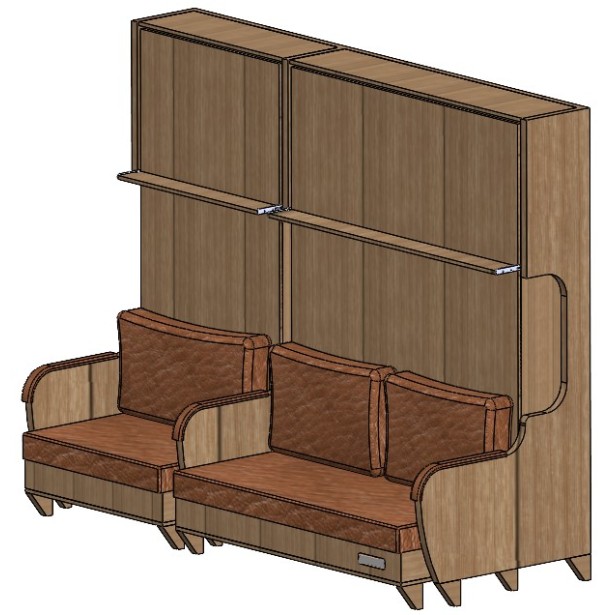

M TİPİ KONSEPT ÇİFT KİŞİLİK VE TEK KİŞİLİK YATAK TASARIM MODELLEMESİ
Özel Panel Formülasyonu • 42 cm Koltuk Üstü Açılım • Havuzsuz MT Serisi
ÜRÜN KODU
WBC-MT-DC-KAS-IKILI-L42
AÇIKLAMA :

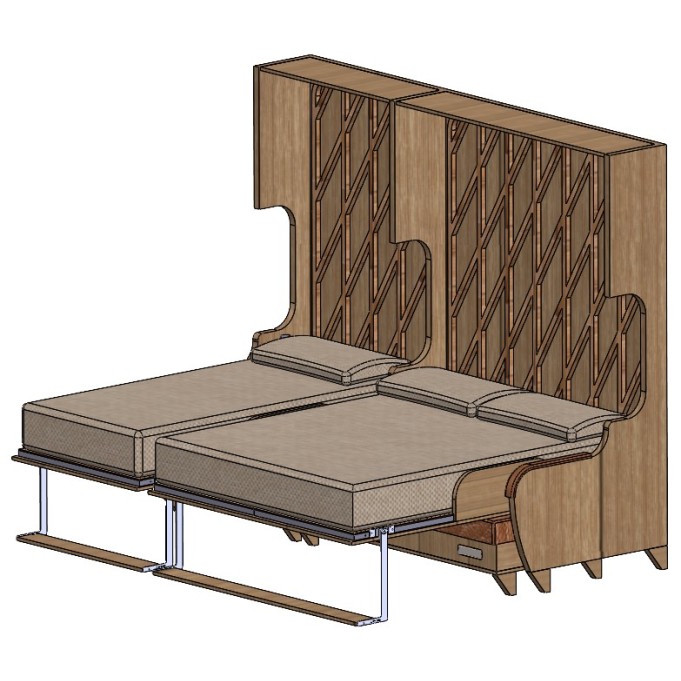

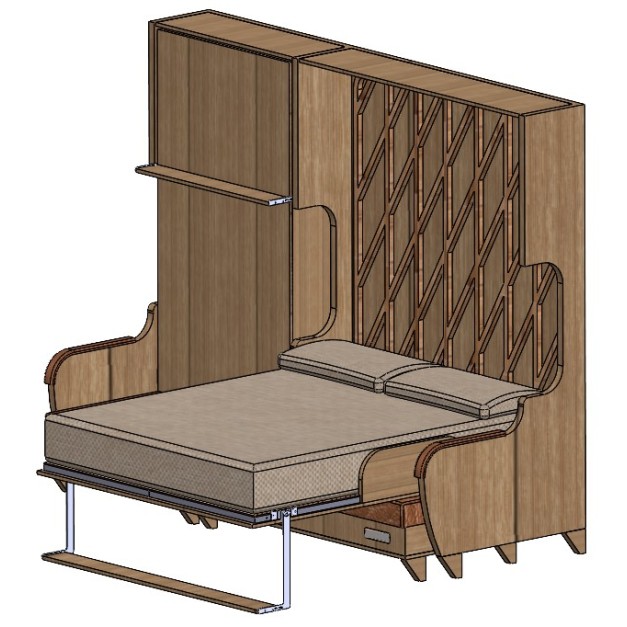

Bu sistemde WBC-MT çift kişilik dikey yatak mekanizması kullanmak üzere planlama ve ölçülendirme yapılmıştır. Koltuk oturak yeri 42 cm olarak planlanmalıdır; yatak açıldığında 42 cm koltuk üzerine inmektedir.

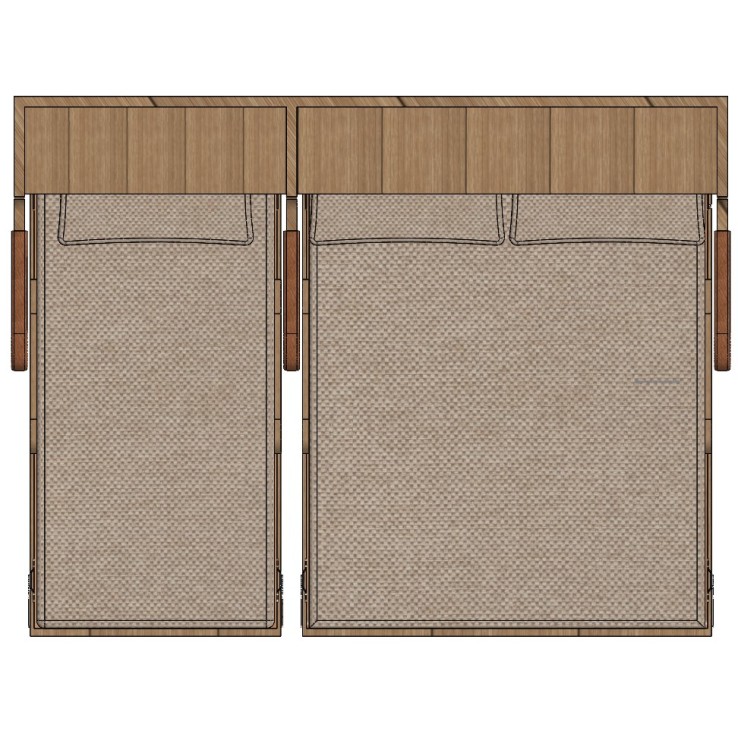

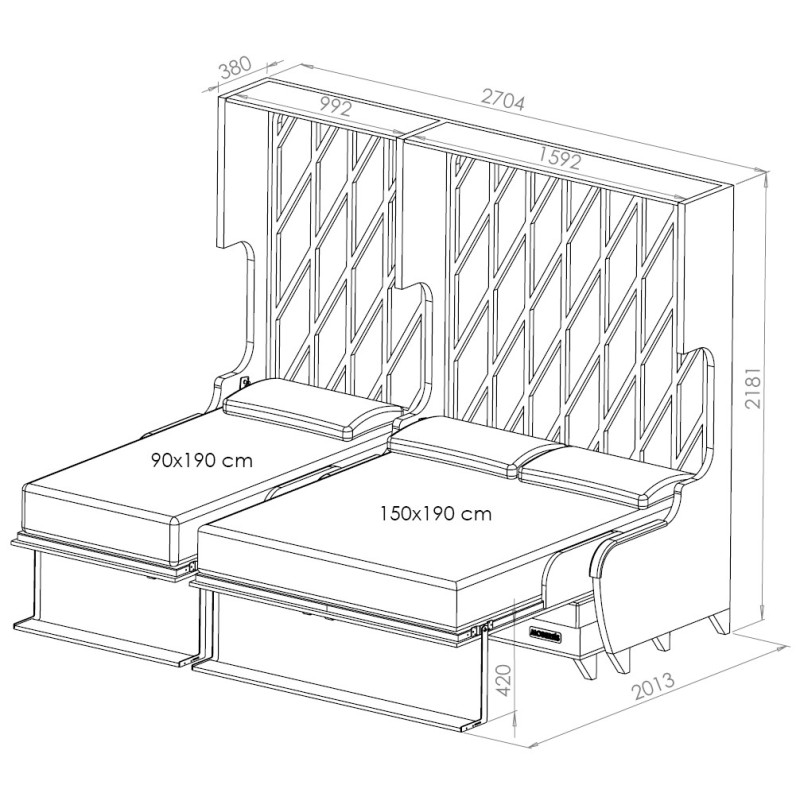

Model tasarım sisteminde 1 adet 150x190 yatak ve bir adet 90x190 tek kişilik yatak uygulaması kullanılmıştır. Her iki yatak için metal kasa seti ve L42 cm Raf ayak bulunmaktadır. Mekanizma 30×30 mm profil kasaya bağlanacak tiptedir. Metal kasa ağırlık taşıyıcı rolündedir.
Döşeme, minder, açılır kapanır yatak içi ve ahşap kasa fiyata dahil değildir. Gösterilen resimler bitmiş ürünün görselleştirilmesi içindir.
Bu modelde fiyata dahil olan içerikte : 2 set: yatak mekanizması çift kişilik , 2 set: L42 cm Raf ayak, 2 set : tek ve çift kişilik metal kasa ( 90x190 ve 150x190)
Benzer sistem ve farklı ölçüler için özel sipariş verebilirsiniz.
Metal kasalı siparişlerde 7 - 10 gün termin süresi vardır.
SATIN ALMA İÇERİĞİ
ÜRÜN KODU : WBC-MT-DC-KAS-KULP-I42
| Mekanizma | Var | WBC-MT (Dikey Çift Kişilik) |
| Amortisör | Var | 2 Adet (Yüksek Basınçlı Gazlı Amortisör) |
| Ayak Modeli | Var | 42 cm Gizli L Ayak Grubu (Koltuk Uyumlu) |
| Yatak siper | Var | 3 Adet ( Düz yatak siper - Yatak arkası) |
| Metal kasa Seti | Var | 90x190 ve 150x190 |
| Bağlantı vidaları + Montaj ölçüleri | Var | Montaj delik merkezi planı ve cıvatalar dahil |
| Kabin (dolap) derinliği | - | 38 cm (Min.) |
| Sipariş Termin Süresi | Var | 10 Gün (Metal Kasa Dahil Siparişlerde) |
| Mekanizma Garanti süresi | Var | 2 Yıl Garanti |
SİSTEM TASARIM NOTLARI :
- Yatak açık pozisyonda iken kapak ile zemin arası net 42 cm (420 mm)'dir.
- Yatak kalınlığı 20 - 24 cm aralığında yaylı yatak olarak tercih edilmelidir.
- Taşıyıcı metal çerçeve 30×30×1.5 mm profil olup 2 parçalı demonte üretilmektedir. Elektrostatik toz boyalıdır.
- Kabin kasa derinliği minimum 38 cm'dir. Proje ihtiyacına göre artırılmasında sakınca yoktur.
- Profil metal kasa üstünde 5-6 mm duralit veya lata benzeri ahşap kapama kullanılır.
İMALAT HESAPLAYICI (Sadece çift kişilik yatak bölgesi için)
KABİN DIŞ GENİŞLİK (G)
1728 mm
İç Ara: 1692 mm
YAN DİKME YÜKSEKLİĞİ (B)
2281 mm
İç Yükseklik: 2263 mm
KAPAK PANELİ (3)
1670 × 2045 mm
Sağdan 25, Soldan 25 mm taşma (-22 mm Pay)
METAL KASA ÖLÇÜSÜ
1620 × 2000 mm
Yatak Eni + 20 mm
KABİN DERİNLİĞİ
380 mm
min. derinliktir
18 mm Ahşap Kesim Listesi (WBC-MT 42 cm Koltuk Konsepti)
Bant Dahil Net Ebatlar
| No | Parça Adı | Boy (mm) | En (mm) | Adet | Açıklama & Montaj Notu |
|---|---|---|---|---|---|
| 1 | Yan Dikmeler | 2281 | 380 | 2 | Kabin yan panelleri (Yatak Boyu + 281 mm) |
| 2 | Kabin Üst - Alt Tabla | 1692 | 380 | 2 | İçerlek montaj (Kabin iç net genişlik) |
| 3 | Ön Kapak Paneli | 2045 | 1670 | 1 | Tek parça 18 mm MDF (Yatak Boyu + 45 mm / Pay: -22 mm / Sağdan 25, Soldan 25 mm taşma) |
| 4 | Stoplama Çıtası | 1692 | 70 | 1 | Kabin tavanı ön stoplama profili/ahşabı |
| C | Alt Ön Kapama Plakası (C) | 1692 | 185 | 1 | 45° Pahlı: 185 mm | Düz (90°): 171 mm kesilir (Net 190 mm açıklığa 5 mm pay bırakılmıştır). |
| L-Raf | L Raf Ayak Ara Ahşap Plakası | 1672 | 134 | 1 | Kapak Eni + 2 mm (Sabit 134 mm en). Yalnızca 42L modelinde kesilir. |
| 5 | Duralit Kapama (Opsiyonel) | 2000 | 1620 | 1 | 5-6 mm duralit / MDF kasa arkası kapaması |
| 6 | Ayak Arkası Takoz / Yastık Ahşabı | 165 | 42 | 2 | 10 mm kalınlık (42 cm I ve L ayak arkası çarpmalarını önler) |
WBC-MT 42 cm Delik Şablonu & Montaj Aksları
- Zeminden Yükseklik (A Aksı): 420 mm (42 cm) [Ayak H ile eşittir]
- Kabin Önünden Geriye (B Aksı): 15 mm (1.5 cm) [Sabit Ölçü]
- Mekanizma Çalışma Boşluğu: Sağda 36 mm, solda 36 mm olmak üzere toplam 72 mm net mekanizma payı vardır.
- Stoplama Çıtası: 1 Adet; boyu Kabin İç Ara ile aynı, eni 70 mm'dir.
- Ayak Takoz Ahşabı (Zorunlu İlave): 42 cm ayak arkasına montaj edilmek üzere 2 adet 165 × 42 mm ebatında ve 10 mm kalınlığında ahşap takoz / yastık gereklidir.
Önemli İmalat & Güvenlik Kuralları
- Gövde Kalınlığı: 18 mm hesaplamalar yan yana dolap olan sistemler içindir. Bağımsız ünitelerde gövdenin 30 mm (çift plaka) yapılması tavsiye edilir.
- Metal Kasa Şartı: Bu sistemde ahşap havuz yoktur. Taşıyıcı metal çerçeve doğrudan kapağa cıvatalanarak yük aktarımı sağlanır.
- Kapak Boşluk Dağılımı: Üst tavan kısmından 10 mm kafa payı bırakılır. Kapak boyu daima Yatak Boyu + 45 mm olarak kesilir.
- C Alt Baza Plakası: 42 cm koltuk modelinde alt baza açıklığı net 190 mm'dir. 45° pahlı kesimde 185 mm, düz (90°) kesimde 171 mm olarak uygulanır.
- Kabin Sabitleme: Amortisörler bağlanmadan önce kabin mutlaka duvara çelik dübellerle kilitlenmelidir.
Ürünlerimiz için delik şablonu ve malzeme kesim listesi vermekteyiz.
